3D tisk – jak na závity ve výtiscích

Určitě se vám to už stalo – prostě jste jen potřebovali sešroubovat výtisky dohromady, popřípadě přišroubovat platový díl k něčemu jinému. Někdy je sice možné použít vruty do plastu, ale někdy se prostě použití běžných šroubů nevyhneme. Z počátku jsem používal obecně známé řešení – umístění otvoru ve vzhledu matice a následné zalisování matky na místo. Potíž ale nastává v případě, že na modelu je matic více na protilehlých stranách, což vyžaduje tisk s podporami, nebo ruční doplnění opor – jinak se prvních pár vrstev tiskne “do vzduchu” a výsledkem je nepříliš vzhledný výtisk a hlavně nepříliš velká pevnost matice, takže se dá poměrně snadno protočit při dotahování. Chtěl bych vás tedy seznámit s lepším řešením, které jsem začal používat.

Nápad spočívá v použití maticových vložek, původně určených k lisování do plastikových odstřiků, nebo tenkých kovů (označované také jako nýtovací matice). Když jsem se poohlížel po dodavatelích u nás, tak musím říct, že ceny zrovna příznivé nejsou (např. zde ), naštěstí pro mě ale v mém oblíbeném Čínském e-shopu jsou ceny (i výběr typů) zcela jinde ( třeba zde ).

Pro instalaci do výtisku jsem nejdříve používal metodu pomocí mikropájky.

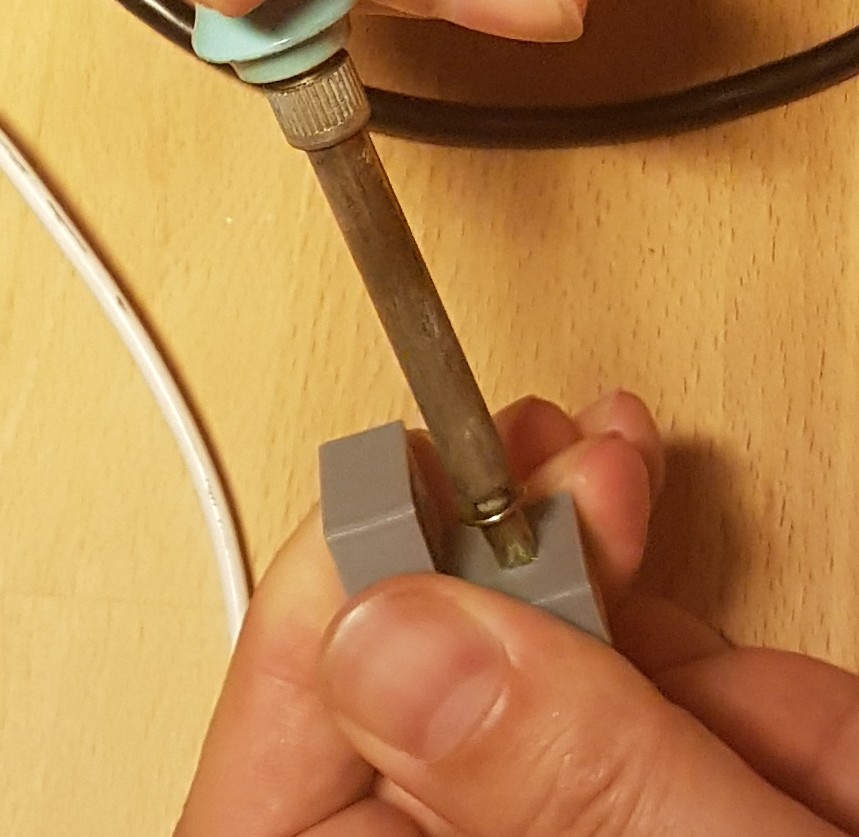

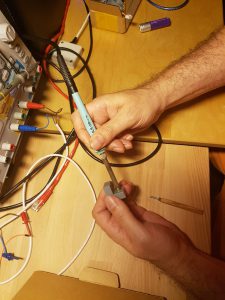

Tato metoda spočívá v tom, že mikropájkou s hrotem o vhodné velikosti a tvaru, nastavenou na teplotu cca 275 stupňů Celsia (platí pro lisování do PLA) prohřejeme těleso matice a přímo pájkou provedeme i zalisování do plastu.

Tato metoda sice funguje, ale vyžaduje značnou praxi při strefování se do vytištěného otvoru a, pokud máme matici s límcem bez zapuštění, vyžaduje zapuštění velkou trpělivost.

Proto, zejména v poslední době, používám způsob jiný, který mi přijde jednodušší a dává lepší výsledky.

V současnosti používaná metoda tedy spočívá v tom, že matici, umístěnou v cutting-edge nástroji, vyrobeném z šroubu s uříznutou hlavou, zalepeném do kousku modelářského smrkového nosníku (abych si nepopálil prsty), nahřeji hořákem.

Toto je jediná část operace, která vyžaduje určitý cvik v odhadu, jak dlouho nahřívat, abych nakonec neprotlačil matici plastem celou. Po nahřátí matici tak, jak je nástrojem zalisuji do plastového dílu.

Výsledkem je perfektně zalisovaná a držící matice, která vydrží i opravdu hrubé zacházení…

8 komentářů u „3D tisk – jak na závity ve výtiscích“

Mám dotaz

Je to příprava na projekt tiskárny? Pokud jo, tak musím objednat materiál. 🙂

Zdenda

Pablo2048 napsal:

6. září 2016 (13:02)

Ne, to není na tiskárnu :-). Pomalu pracuji na projektu “skladník” (něco jako http://www.instructables.com/id/StorageBot-voice-controlled-robotic-parts-finder/ akorát bez hlasového ovládání, bez notebooku, ale s ESP8266 a hlavně superinteligentním systémem ukládání) – fakt hodně pomalu, protože zatím nemám ještě ani hlavní vozík, jen lineární pohon vysouvače a část elektroniky. No a tam jsem právě potřeboval matku ze strany, na kterou se po montáži už nedostanu…
Pavel
1. Erik napsal:

  10. října 2016 (18:49)

  Tak na ten systém jsem zvědavej 😀
  1. Pablo2048 napsal:

    10. října 2016 (19:09)

    Tak to už jsme dva – právě mám na cestě z Číny snímač čárových kódů, protože můj původní plán s RFID by se mi prodražil mnohem víc…
    1. DeeX napsal:

      17. ledna 2017 (19:46)

      Prodražil? Né nutně, můžes jako já použít NFC např. Ntag213 vychází na aliexpressu na 13 USD za 100 kusu což je 3,50 Kč na krabičku. Výhoda je, že NTAG je programovatelný a můžeš si do něj uložit až 132 znaků např s popisem obsahu krabičky (znova a znova). Další výhodou je celková hloubka poličky přotože RFID/NFC čím blíže tím lépe. opak barCode 🙁 mám takto označené krabičky rezistorů. asi si taky otevřu projek automatického skladníka. moc se mi líbí.

      https://www.aliexpress.com/item/Wholesale-100pcs-Ntag213-NFC-Tags-13-56MHz-ISO14443A-NFC-Sticker-All-NFC-Phone-Available-RFID-NFC/32654646206.html?spm=2114.01010208.3.2.i4B3Xi&ws_ab_test=searchweb0_0,searchweb201602_5_10065_10068_10000009_10084_10000025_10083_10080_10000029_10082_10081_10000028_10110_10111_10060_10112_10113_10062_10114_10115_10056_10055_10037_10054_10059_10032_10099_10078_10079_10000022_10077_10000012_10103_10073_10102_10000015_10096_10000018_10000019_10052_10053_10107_10050_10106_10051,searchweb201603_9,afswitch_5,single_sort_0_default&btsid=d7f6ad5b-538a-48ed-a206-f511042ea0a0
    2. Pablo2048 napsal:

      18. ledna 2017 (06:26)

      Díky za tip, ale stejně to nevychází – nálepku mi vytiskne kamarád za cca 0.50Kč/kus. Pokud plánuji použít 4×2 skříňky, každou s 50-ti šuplíčky (celkem 400ks), tak se mi vyplatí čárový kód víc. Další věcí pak jsou ty lemy na zadních krajích skříněk, které zasahují skoro až do poloviny šířky šuplíčku – už jsi zkoušel tam přečíst tu nálepku? Já jsem skončil na použití dvou kódů na jedné nálepce, které zároveň slouží zaměřování vytlačovacího trnu. To, že si můžu na NFC tag něco uložit vlastně ani nevyužiju – informace musí být v centrální databázi, protože nechci po každém zapnutí nechat skenovat pozice, abych sestavil platnou tabulku zboží v šuplících.
