ESP8266 + 2.8”TFT + Touch panel = základ pro malý HMI

Komentáře: 68

TFTTouch2_webMeteostanice pro Jirky bude obsahovat grafický TFT displej pro zobrazování měřených hodnot a pro snadnější ovládání jsem navrhl i použití dotykového panelu. Jak já, tak Jirka jsme objednali z Číny vzorky – Jirka měl větší štěstí a panel mu přišel, zatímco já musel objednávat znovu. Pro urychlení vývoje mi ale Jirka svůj panel poslal, takže jsem mohl začít s rozhýbáním základních metod, které jsou nutné pro dosažení cíle. Vzhledem k omezenému počtu I/O pinů na ESP8266 jsme vybrali panel s SPI rozhraním jak pro TFT část, tak pro touch kontrolér. Toto rozhodnutí sice umožnilo připojení k ESP, ale současně vytvořilo některá úskalí, o kterých se více rozepíši v článku…

Že je možné displej takto k ESP připojit jsem věděl na základě pokusů odsud http://nailbuster.com/?page_id=341 takže něco do začátku jsem přece jen měl, ale po zapojení a odzkoušení jsem zjistil tragicky špatný výkon celé sestavy. Z důvodu maximálního kmitočtu hodin pro XPT2046 2MHz celé vykreslování probíhalo neuvěřitelně pomalu. Navíc jsem věděl o optimalizovaných Adafruit knihovnách, které mají větší výkon odsud http://www.instructables.com/id/Arduino-analogue-ring-meter-on-colour-TFT-display/, takže přišel čas na optimalizace. Původní Adafruit knihovna byla nahrazena knihovnou optimalizovanou, ovladač displeje s řadičem ILI9340 byl nahrazený optimalizovaným ovladačem s podporou transakcí, 16-ti bitovým přístupem na SPI (ani už si nepamatuji všechny změny, které jsem udělal…) a ovladač XPT2046 byl přepracovaný na transakce na SPI s omezením kmitočtu hodin na 2MHz.

Pro účely testování jsem původní dva příklady (kalibrace a jednoduchý Paint program) spojil do jednoho a přepracoval jej tak, aby byla možná aktualizace přes OTA. Výsledek vypadá takto:

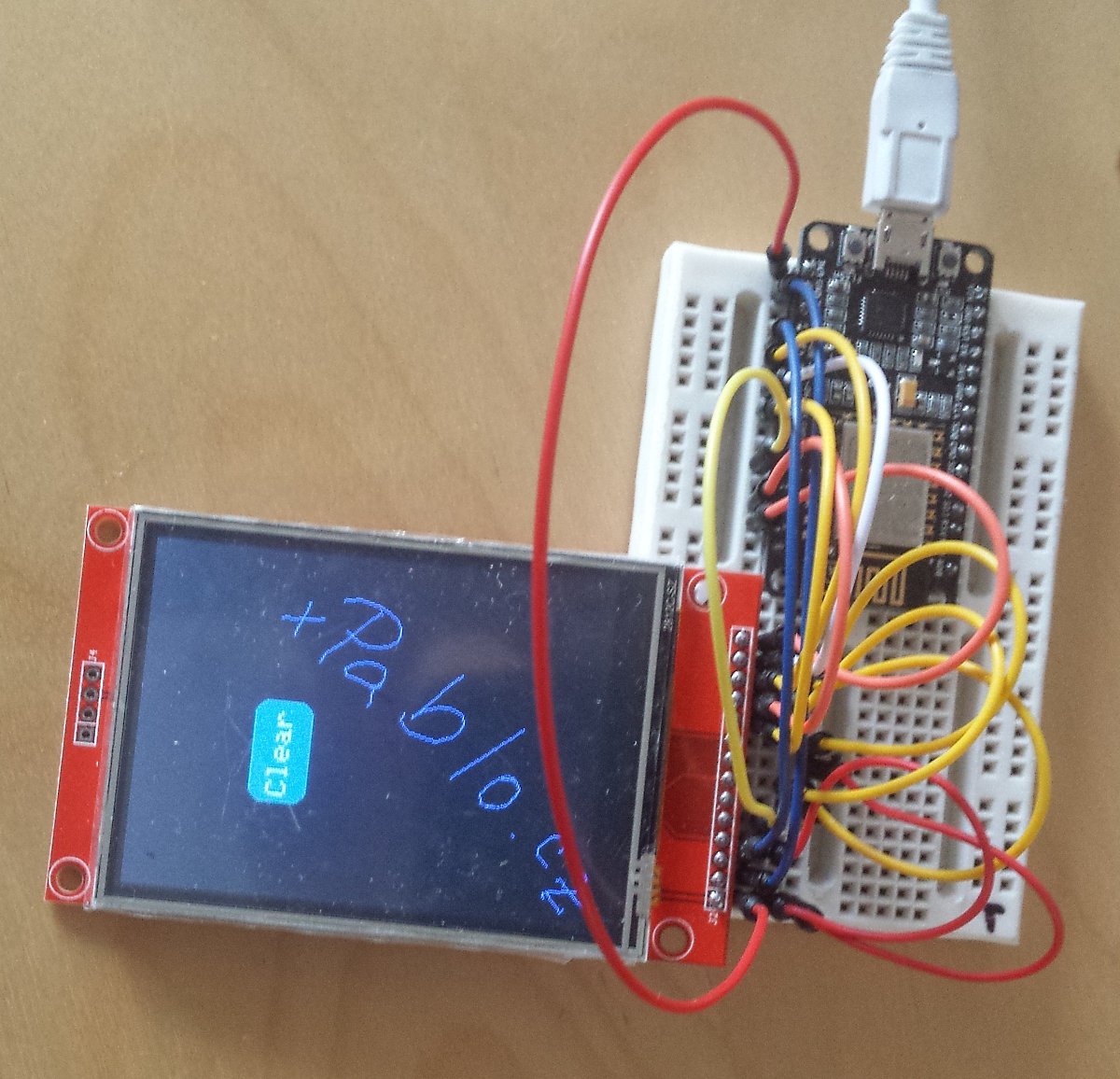

TFTTouch_web

Čtení dotykového panelu probíhá na 2MHz a vykreslování pak na maximálním kmitočtu, kterého jsem byl schopen dosáhnout. Vše se zdá pracuje správně, ale jedna chyba se přece projevuje – občas se objeví rušení na vstupech touch řadiče a ten detekuje špatné souřadnice, ale tato situace se dá vyřešit digitální filtrací čtených informací. Vlastně jsem zjistil, že se dotykový panel zdaleka nemusí číst tak často a zbytečně ztrácím výkon, který můžu využít pro vykreslování…

Na závěr, jako obvykle, uvedu použité prostředí:

  • OS Linux Ubuntu Gnome
  • Arduino IDE 1.6.7
  • ESP8266 Core 2.1.0
  • V projektu je aktualizovaná knihovna WiFiConfig v poslední verzi s Captive portálem a ošetřeným přesměrováním, současně je použit HTML5 validátor pro zadávání NETBIOS/DNS jména zařízení a dále je doplněna možnost uživatelských parametrů při konfiguraci.

Těsně před odkazem na soubor ještě jedna informace – pro generování souboru pro stažení jsem zkusil použít funkci “Archivuj projekt” v IDE, takže pokud archív obsahuje chyby, tak mi to napište do komentářů, abych je mohl odstranit.



Esphmi-160306c
Esphmi-160306c
esphmi-160306c.zip
27.8 KiB
1630 Downloads
Detaily
